一、概述

　　一種比較常見工業廢氣處理環保設備，其采用的是噴淋的方式來凈化吸收工業生產過程中產生的各種酸性或堿性廢氣，可以起到去除廢氣中的有害氣體的作用。

　　二、別名

　　常用的有：酸霧凈化塔、酸霧吸收塔、酸性氣體凈化塔、酸霧廢氣凈化塔、酸霧噴淋凈化塔、酸霧處理凈化塔、玻璃鋼酸霧凈化塔等多種叫法

　　三、結構特點

　　采用氫氧化鈉溶液作為吸收劑，針對性強，吸收效率高；塔體采用耐腐蝕材料，如玻璃鋼、不銹鋼等，保證設備在酸堿環境中長期穩定運行；塔內填料采用波紋板或蜂窩狀結構，增加了填料比表面積，提高了廢氣與吸收液的接觸面積和接觸時間；塔體設計合理，塔內廢氣流速均勻，減少了廢氣對設備的沖擊和磨損；設備配備布水裝置，使吸收液均勻分布在填料表面，提高吸收效率。

　　四、行業用途

　　主要用于處理硫酸、硝酸、氫氟酸、鹽酸等各種工業生產過程產生的各種酸性或堿性廢氣。

　　五、組成部分

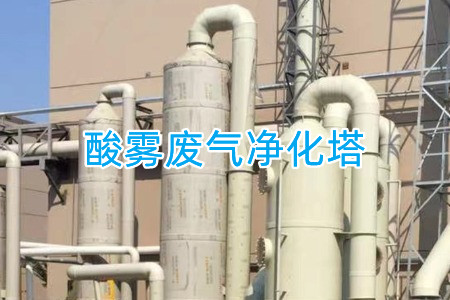

　　酸霧廢氣凈化塔的主體包含這幾個部分：復合玻璃鋼貯液箱、加液管，在吸液管上加有濾液裝置，進風段采用復合玻璃鋼制作。第一、二級噴液段均采用一排Y-1型尼龍噴嘴，保爾環濾料和有機玻璃檢視孔。有效擋水段設有旋流板嗇擋水的效果。玻璃鋼風帽蓋。玻璃鋼離心通風機，塑料水泵或不銹鋼離心泵。其它配件如塑料管件閥門、固定支架、檢修爬梯和進風管道等。

　　六、工作原理

　　酸洗池酸霧廢氣經風機引力下由集風罩收集，經管道再進入堿液洗滌塔，酸堿霧氣體在經沖擊水浴后，自下而上穿過填料層循環吸收;液體通過噴淋分布均勻地噴在填料層中，沿填料層表面向下流動進放循環水箱，由于上升廢氣氣體和下降吸收液在填料中不斷接觸，酸堿氣體便被水捕集，酸霧徑離心或過濾脫離，因重力經塔壁流入循環池，經凈化后氣體完全能保證達標排放，廢水在循環池中經加藥處理后循環使用，沉渣定期清理。
